model numarası.: JH-01
| Satış Birimleri | : | Piece/Pieces |
| İndir | : |
|
The file is encrypted. Please fill in the following information to continue accessing it

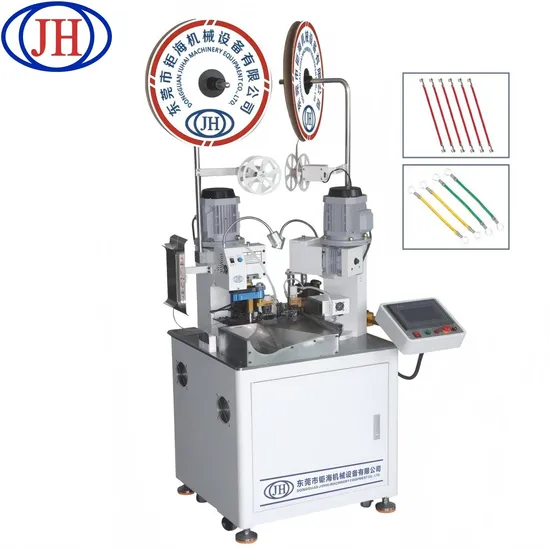

JH-01, tel kesme, sıyırma ve çift uçlu terminal sıkma işlemlerini tek, modern bir ünitede birleştiren tam otomatik çift kafalı bir terminal kıvırma makinesidir. Yüksek hacimli üretim ortamları için tasarlanan makine, 100 mm veya daha kısa tel uzunluklarında saatte 4.100 parça kesme hızı ve saatte 4.000 parça işleme verimliliği sağlıyor.
JH-01, kalın güç kablolarından ince sinyal kablolarına kadar geniş bir uygulama yelpazesini kapsayan AWG#14'ten AWG#32'ye kadar kablo ölçülerini destekler. Kesme uzunluğu 45 mm'den 99.999,9 mm'ye kadar değişir ve 1 metre veya daha uzun uzunluklar için ≤±%0,002'lik yüksek hassasiyet doğruluğu sağlanır.
Makine, yatay, dikey ve bayrak tipi kalıpları destekleyen, düşük gürültü seviyelerine ve tutarlı kuvvet uygulamasına sahip ultra sessiz bir terminal presine sahiptir. Gelişmiş dokunmatik ekran teknolojisi, operatörlerin tüm makine parametrelerini doğrudan ekran arayüzü aracılığıyla ayarlamasına olanak tanır.
Entegre üçü bir arada tasarım – Tek bir otomatik ünitede kesme, sıyırma ve çift uçlu terminal sıkma
Yüksek hızlı üretim – Kesme hızı: 4.100 parça/saat; İşleme verimliliği: 4.000 parça/saat (≤100mm tel uzunluğunda)
Geniş kablo aralığı – AWG#14'ten AWG#32'ye, kalın güç kablolarından ince sinyal kablolarına kadar
Uzun kesme uzunluğu – 45 mm'den 99.999,9 mm'ye kadar yüksek hassasiyetle
Yüksek sıkma kuvveti – 2,0T standart (özel gereksinimlere göre özelleştirilebilir)
Ultra sessiz terminal presi – Tutarlı kuvvet uygulamasıyla düşük gürültülü çalışma
Çok yönlü kalıp uyumluluğu – Yatay, dikey ve bayrak tipi kalıpları destekler
Çift tekerlekli tel besleme – Tutarsız besleme uzunluğunu ve tel girintilerini önler
Kapsamlı algılama – Kablo varlığı, terminal kıvrılması varlığı, kablo sıkışması, düşük hava basıncı
Dokunmatik ekran kontrolü – Tüm makine parametreleri ekran arayüzü aracılığıyla ayarlanabilir
Dayanıklı yapı – Bileşenler daha fazla dayanıklılık için ısıl işleme (karartma) ve sert anotlamaya tabi tutulur
Basınç izleme uyumlu – Piyasadaki tüm ana akım basınç izleme sistemleriyle çalışır
| Parameter | Specification |
|---|---|
| Model | JH-01 |
| Type | Fully Automatic Dual-Head Terminal Crimping Machine |
| Power Supply | AC 220V 50/60Hz (Single-phase) |
| Standard Functions | Wire cutting, Single/Double-end stripping, Single/Double-end crimping |
| Cutting Speed | 4,100 pieces/hour (≤100mm wire length) |
| Processing Efficiency | 4,000 pieces/hour (≤100mm wire length) |
| Wire Range | AWG #14 – #32 |
| Cutting Length | 45 – 99,999.9 mm |
| Cutting Accuracy | ≥1m: ≤±0.002% |
| Front End Stripping Length | 0 – 10 mm |
| Rear End Stripping Length | 0 – 13 mm |
| Crimping Force | 2.0T (other pressures customizable) |
| Air Pressure | 0.4 – 0.6 MPa (stable, clean, dry air) |
| Detection Systems | Wire presence, Terminal crimping presence, Wire jam, Low air pressure |
| Die Compatibility | Horizontal, vertical, and flag-type dies |
| Machine Dimensions (W×L×H) | 650 × 700 × 1450 mm |
1. Entegre Kesme, Sıyırma ve Sıkma
JH-01, üç temel tel işleme işlemini tek bir otomatik makinede birleştirir. Tel besleme, kesme, sıyırma (tek veya çift uç) ve terminal kıvırma (tek veya çift uç) tek bir döngüde tamamlanarak birden fazla makineye duyulan ihtiyaç ortadan kaldırılır ve proses içi işlemler azaltılır.
2. Yüksek Hızlı Üretim
Saatte 4.100 parça kesme hızı ve 100 mm veya daha kısa tel uzunluklarında saatte 4.000 parça işleme verimliliğiyle JH-01, yüksek hacimli üretim ortamları için tasarlanmıştır. Bu verim, onu zorlu günlük çıktı gereksinimlerine sahip üreticiler için uygun hale getirir.
3. Geniş Kablo Aralığı (AWG#14 ila #32)
JH-01, AWG#14'ten (daha kalın güç kabloları) AWG#32'ye (ince sinyal kabloları) kadar kablo ölçümlerini işler. Bu geniş ürün yelpazesi, tek bir makinenin farklı tel özelliklerine sahip birden fazla üretim hattına hizmet vermesine olanak tanıyarak ekipman yatırımını azaltır.
4. Uzatılmış Kesme Uzunluğu
Kesme uzunluğu 45 mm'den 99.999,9 mm'ye (yaklaşık 100 metre) kadar değişir ve kısa atlama tellerinden uzun kablolara kadar her şeye uygundur. 1 metre veya daha uzun uzunluklar için ≤±%0,002'lik kesme doğruluğu, daha uzun kesme uzunluklarında bile hassasiyet sağlar.
5. Ultra Sessiz Terminal Presi
Kıvırma ünitesi, düşük gürültü seviyelerine ve tutarlı kuvvet uygulamasına sahip ultra sessiz bir terminal presi kullanır. Bu, geleneksel pnömatik veya mekanik preslere kıyasla daha konforlu bir çalışma ortamı yaratır. Pres yatay, dikey ve bayrak tipi kalıpları destekler.
6. Çift Tekerlekli Tel Besleme Mekanizması
Çift tekerlekli tel besleme mekanizması iki yaygın sorunu önler: tutarsız besleme uzunluğu ve tel girintileri. Tutarlı besleme uzunluğu, doğru kesme ve sıyırma sağlar. İz bırakmayan tasarım, görünümü veya performansı etkileyebilecek yüzey hasarlarını önler.
7. Gelişmiş Yazılımla Dokunmatik Ekran Kontrolü
Tüm makine parametreleri doğrudan dokunmatik ekran arayüzü aracılığıyla ayarlanabilir. Gelişmiş yazılım, sezgisel çalışma sağlayarak operatörlerin farklı kablo türleri ve terminal özelliklerine ilişkin ayarları hızlı bir şekilde değiştirmesine olanak tanır. Tekrarlanan işler için parametreler kaydedilebilir ve geri çağrılabilir.
8. Kapsamlı Tespit Sistemleri
JH-01 birden fazla algılama fonksiyonu içerir:
Eksik kablo tespiti – kablo kaynağı tükendiğinde uyarı verir
Tel düğümü algılama – dolaşmış telden kaynaklanan sıkışmaları önler
Kıvrılma tespiti – terminalin varlığını ve kıvrım kalitesini doğrular
Hava basıncı algılama – pnömatik sistem sağlığını izler
Makine, ek kıvrım kalitesi doğrulaması için piyasadaki tüm ana akım basınç izleme sistemleriyle uyumludur.
9. Dayanıklı Yapı
Makine bileşenleri daha fazla dayanıklılık için ısıl işleme (karartma) ve sert anotlamaya tabi tutulur. Bu yüzey işleme süreci, sürekli üretim ortamlarında aşınma direncini ve korozyon direncini artırır ve bileşen ömrünü uzatır.
| Detection Type | Function | Benefit |
|---|---|---|
| Wire presence | Detects when wire supply is exhausted | Prevents empty cycles, alerts operator for reload |
| Wire knot detection | Identifies tangles or knots in wire feed | Prevents jams and machine damage |
| Terminal crimping presence | Verifies terminal is loaded and crimped | Ensures every wire receives a terminal |
| Low air pressure | Monitors pneumatic system pressure | Prevents incomplete operations due to low pressure |
| Pressure monitoring (optional) | Real-time crimp force analysis | Compatible with all mainstream systems for quality documentation |
JH-01'in sıkma ünitesi üç tip terminal kalıbını destekler:
| Die Type | Description | Typical Applications |
|---|---|---|
| Horizontal dies | Terminals feed horizontally through the press | Standard open barrel terminals, most common type |
| Vertical dies | Terminals feed vertically | Closed barrel terminals, specialty terminals |
| Flag-type dies | Flag-shaped terminals | Flag terminals for automotive and appliance wiring |
Bu çok yönlülük, JH-01'in birden fazla kıvırma makinesi gerektirmeden çok çeşitli terminal türlerini işlemesine olanak tanır.
| Industry | Typical Application | Why JH-01 |
|---|---|---|
| Automotive | Sensor wiring, lighting harnesses, battery cables | AWG#14-#22 range covers most automotive wires. High speed for volume production. |
| Home Appliances | Internal wiring for washing machines, refrigerators, air conditioners | Double-end crimping eliminates secondary operations. Reliable for continuous production. |
| Consumer Electronics | Power supply cords, internal device wiring | Wide wire range from fine signal to power wires. Compact footprint. |
| Industrial Control | PLC wiring, control panel connections, sensor cables | Long cutting length capacity for panel wiring. Precision cutting accuracy. |
| Medical Devices | Low-voltage signal cables, probe wiring | Consistent crimp quality for reliable medical connections. |
| Telecommunications | Communication cable preparation, power distribution | High throughput for volume production. Durable for 24/7 operation. |
| Feature | JH-01 Automatic | Manual Crimping Tool |
|---|---|---|
| Production rate | 4,000-4,100 PCS/hour | 100-200 PCS/hour |
| Operator requirement | Load wire reels, collect finished pieces | Hand-feed and crimp each piece |
| Crimp consistency | Program-controlled, identical every piece | Operator-dependent, varies by strength/skill |
| Double-end crimping | Automatic in one cycle | Manual flip and second crimp |
| Stripping | Integrated automatic | Separate tool required |
| Operator fatigue | Minimal | Significant over long shifts |
| Quality documentation | Compatible with pressure monitoring systems | Manual inspection only |
JH-01 dayanıklılık göz önünde bulundurularak üretilmiştir. Anahtar bileşenler özel yüzey işlemine tabi tutulur:
| Process | Application | Benefit |
|---|---|---|
| Heat treatment (blackening) | Steel components | Improved wear resistance, corrosion resistance |
| Hard anodizing | Aluminum components | Enhanced surface hardness, scratch resistance |
Bu işlemler, makinenin sürekli 7/24 üretim ortamlarında bile hassasiyeti ve güvenilirliği korumasını sağlar.
S1: JH-01 hangi işlevleri yerine getiriyor?
C: JH-01, tek bir otomatik döngüde tel kesme, tek veya çift uç sıyırma ve tek veya çift uç terminal kıvırma işlemini gerçekleştirir.
S2: Üretim hızı nedir?
A: Kesme hızı: 4.100 parça/saat; İşleme verimliliği: 100 mm veya daha kısa tel uzunluklarında 4.000 parça/saat. Gerçek hız tel uzunluğuna ve malzemeye göre değişir.
S3: Hangi tel göstergeleri destekleniyor?
C: AWG#14'ten AWG#32'ye kadar, daha kalın güç kablolarından ince sinyal kablolarına kadar her şeyi kapsar.
S4: Kesme uzunluğu aralığı nedir?
A: 45 mm ila 99.999,9 mm (yaklaşık 100 metre).
S5: Kesme doğruluğu nedir?
C: 1 metre veya daha uzun uzunluklar için doğruluk ≤±%0,002'dir. Örneğin 1000 mm'lik bir kesimin toleransı ±0,2 mm'dir.
S6: Sıkma kuvveti nedir?
C: 2,0 ton standart. Diğer sıkma kuvvetleri istek üzerine özelleştirilebilir.
S7: JH-01 ne tür kalıpları destekliyor?
C: Yatay, dikey ve bayrak tipi kalıpların tümü ultra sessiz terminal presiyle uyumludur.
S8: JH-01'in basınç izleme özelliği var mı?
C: Makine piyasadaki tüm ana akım basınç izleme sistemleriyle uyumludur. Lütfen sipariş verirken gereksinimlerinizi belirtin.
S9: Hangi tespit sistemleri dahildir?
C: Kablo varlığı algılama, kablo düğümü algılama, kıvrılma varlığı algılama ve düşük hava basıncı algılama.
S10: Besleme mekanizması tellere zarar verir mi?
C: Hayır. Çift tekerlekli tel besleme mekanizması, tel girintilerini ve tutarsız besleme uzunluğunu önler.
S11: Garanti nedir?
C: Ömür boyu teknik destekle birlikte makinenin tamamı için 12 ay garanti (bıçaklar ve kıvırma kalıpları dahil sarf malzemeleri hariç).
S12: Güç gereksinimi nedir?
C: AC 220V 50/60Hz, tek fazlı.
